Что такое логический ноль и логическая единица

Как только человек начинает разбираться в микроконтроллерах, цифровых входах, GPIO, кнопках, датчиках и интерфейсах, он почти сразу сталкивается с двумя базовыми понятиями: логический ноль и логическая единица. На первый взгляд кажется, что это просто абстрактные цифры из программирования. Но в реальной электронике за ними стоит очень практическая вещь: способ, которым устройство понимает, что происходит на линии связи или на выводе микросхемы.

Именно через эти два состояния микроконтроллер «видит» огромную часть цифрового мира. Кнопка нажата или не нажата. Светодиод включён или выключен. Есть сигнал на входе или его нет. Один модуль подал разрешение или не подал. Почти всё это в базовом виде сводится к тому, что устройство различает два логических состояния.

Путаница у новичков обычно начинается в одном и том же месте: кажется, что логический ноль — это всегда просто 0 вольт, а логическая единица — всегда строго 5 вольт. На практике всё чуть тоньше. Логические состояния действительно связаны с напряжением, но важна не магическая цифра сама по себе, а то, как конкретная схема интерпретирует уровень сигнала.

В этой статье разберём простыми словами, что такое логический ноль и логическая единица, как они связаны с напряжением, почему без них не существует цифровой электроники, и как микроконтроллер использует их для работы с внешним миром. Также затронем технические нюансы: пороговые уровни для TTL и CMOS, помехоустойчивость, гистерезис, согласование уровней и работу с активными уровнями.

Самая короткая суть

• логический ноль — это одно из двух базовых состояний цифрового сигнала, обычно соответствующее низкому напряжению;
• логическая единица — второе базовое состояние, соответствующее высокому напряжению.

Этими двумя состояниями цифровая схема описывает: да/нет, включено/выключено, нажато/не нажато, есть сигнал/нет, истинно/ложно. Логический 0 и 1 — это фундаментальный язык цифровой электроники.

Почему цифровая электроника строится на 0 и 1

Для электронных схем очень удобно работать с чётко различимыми состояниями. Если линия может быть воспринята как одно из двух состояний, устройство может надёжно принимать решения без необходимости постоянно измерять что-то плавное и неопределённое. Например: кнопка замкнула вход — это можно трактовать как 1; кнопка разомкнута — как 0. Или: микроконтроллер выставил активный уровень на выходе — это 1; снял активный уровень — это 0. Такая логика очень устойчива и удобна, потому что даёт простой и понятный способ описывать события и команды.

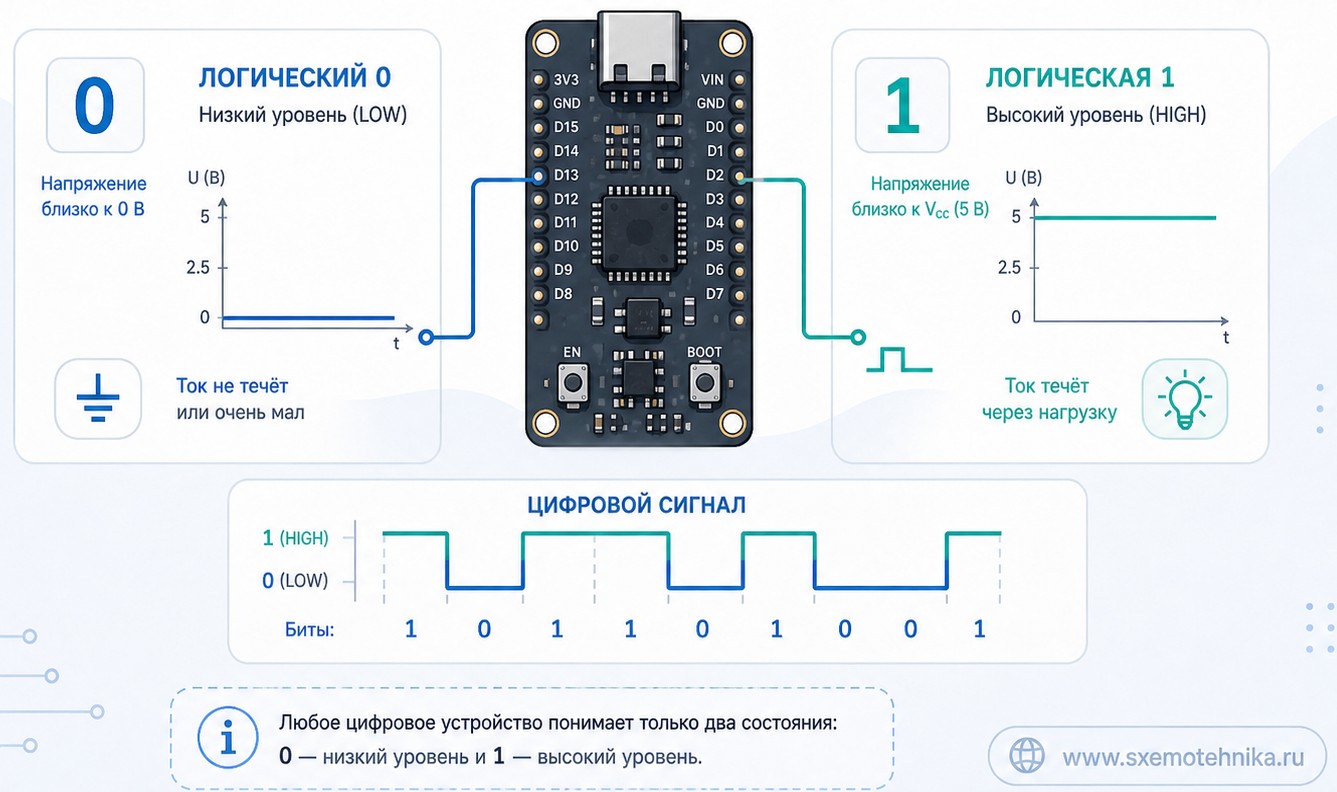

Как логический ноль и единица связаны с напряжением

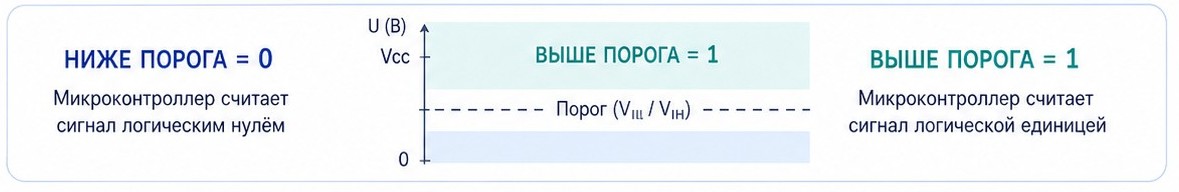

Микроконтроллер и другая цифровая электроника не видят «единицу» как философскую сущность. Они воспринимают электрический уровень на линии и интерпретируют его как логическое состояние. Очень грубо: низкий уровень напряжения трактуется как логический 0, высокий — как логическая 1. Но важно понимать: логика работает не с самими цифрами 0 и 1, а с диапазонами допустимых уровней напряжения.

Например, для 5-вольтовой TTL-логики:

• напряжение ниже 0,8 В считается логическим нулём (V_IL max);
• напряжение выше 2,0 В считается логической единицей (V_IH min);
• зона между 0,8 В и 2,0 В — неопределённая (запрещённая), в которой работа схемы не гарантируется.

Для выходов же: логический ноль на выходе — это напряжение не выше 0,4 В (V_OL max), а логическая единица — не ниже 2,4 В (V_OH min). Это создаёт так называемый запас помехоустойчивости (noise margin).

Пороговые уровни для разных логических семейств

Нельзя запомнить одну универсальную цифру для всех устройств. Разные системы работают на разных логических уровнях: 5 В, 3,3 В, 1,8 В и даже 1,2 В.

Ниже приведена таблица для наиболее распространённых семейств.

Примечание: значения могут незначительно отличаться для разных производителей — всегда сверяйтесь с даташитом.

Помехоустойчивость и гистерезис (триггер Шмитта)

В реальном мире сигналы не всегда идеальны — они могут содержать шум, выбросы и медленные фронты. Чтобы микроконтроллер не воспринимал случайные кратковременные помехи как изменения логического уровня, многие цифровые входы оснащаются триггером Шмитта. Это схема, которая имеет два разных порога срабатывания: один для перехода из 0 в 1 (V_T+), другой — из 1 в 0 (V_T-). Разница между ними называется гистерезисом. Благодаря этому, даже зашумлённый сигнал не вызывает ложных переключений, пока шум не превышает ширину гистерезиса. Это особенно важно при работе с кнопками, энкодерами и длинными линиями связи.

Согласование уровней (Level Shifting)

Часто возникает необходимость соединить два устройства, работающих с разными логическими уровнями, например, 5-вольтовый микроконтроллер и 3,3-вольтовый датчик. В таких случаях требуется согласование уровней (level shifting). Используют резистивные делители, диоды, транзисторные схемы или специализированные микросхемы-переходники (level shifters).

Если не согласовать уровни, можно либо повредить вход более низковольтного устройства (при подаче 5 В на 3,3 В вход), либо получить нестабильную работу (если 3,3 В недостаточно для того, чтобы 5-вольтовый вход гарантированно распознал единицу).

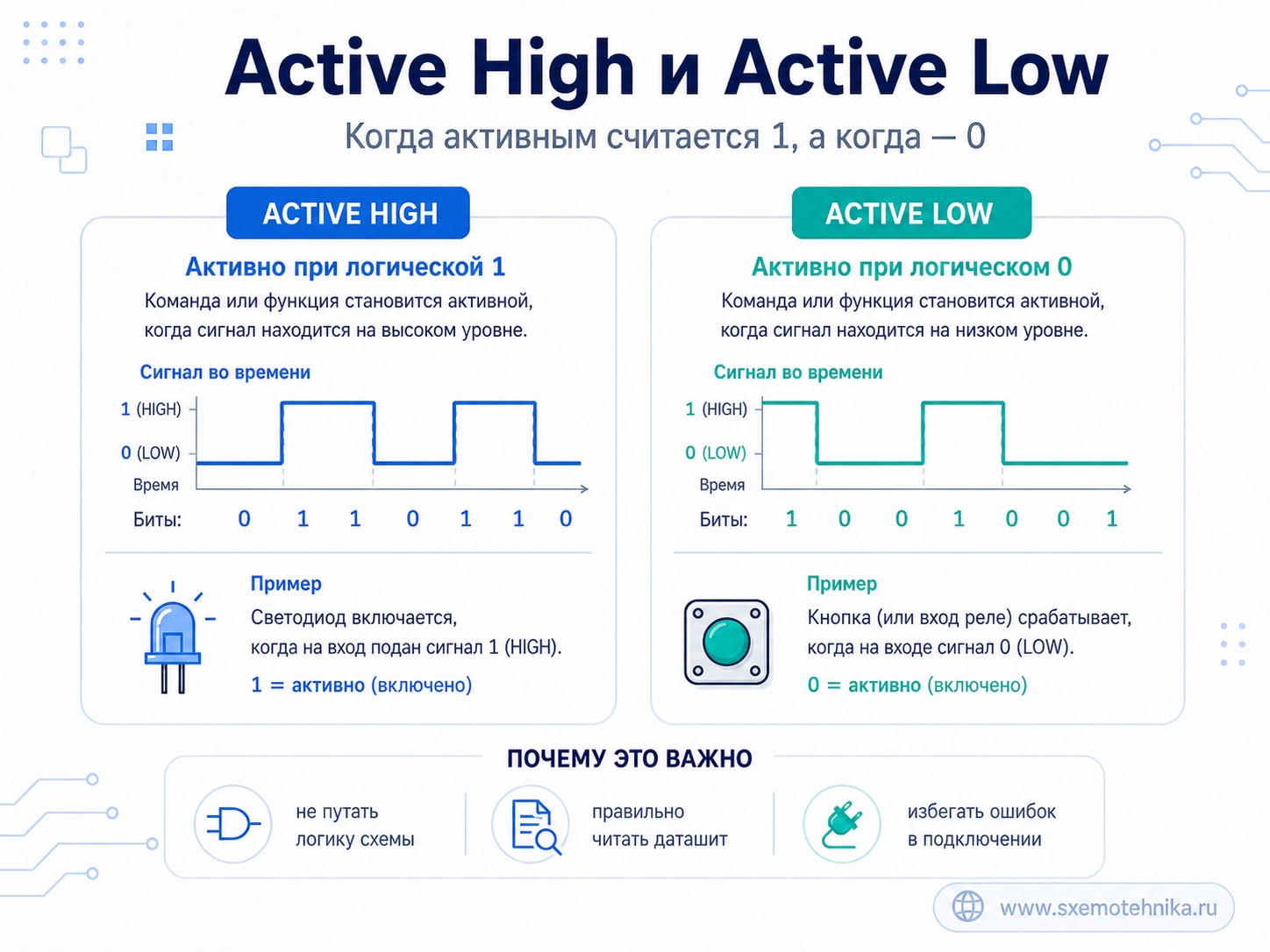

Активный высокий и активный низкий (Active High / Active Low)

Это очень важное различие. В цифровых схемах активным состоянием сигнала может быть как логическая 1, так и логический 0.

• Active High — активное состояние — логическая 1 (высокий уровень). Например, светодиод загорается при подаче 1.
• Active Low — активное состояние — логический 0 (низкий уровень). Например, сигнал сброса (RESET) часто активен по низкому уровню (ноль). Кнопка может быть подключена так, что при нажатии подаётся 0.

В документации это обозначается как вход с инверсией (overbar над именем сигнала) или суффиксом _N.

Подтяжка (pull-up / pull-down)

Когда вход микроконтроллера ни к чему не подключён («висит в воздухе»), его потенциал неопределён и может меняться под влиянием наводок. Чтобы задать стабильный уровень по умолчанию, используют резисторы подтяжки:

• Pull-up — резистор к питанию (V_CC). Тогда в отсутствие сигнала на входе будет логическая 1.
• Pull-down — резистор к земле (GND). Тогда по умолчанию — логический 0.

Многие микроконтроллеры имеют встроенные подтягивающие резисторы, которые можно программно активировать. Это упрощает подключение кнопок и других простых датчиков.

Пример работы с кнопкой и светодиодом

Рассмотрим классическую схему: кнопка на входе (с подтяжкой к питанию) и светодиод на выходе. Программа читает вход: если кнопка нажата (на входе 0), то на выход подаётся 1 и светодиод загорается. Если кнопка не нажата (на входе 1), выход равен 0 и светодиод выключен. Здесь мы видим, что кнопка использует логику Active Low, а светодиод — Active High. Это наглядный пример, как 0 и 1 интерпретируются в зависимости от схемы.

Почему цифровая электроника так удобна

Простота, надёжность и помехоустойчивость — главные причины, почему цифровая логика стала фундаментом почти всей современной вычислительной и управляющей электроники. Использование всего двух уровней позволяет строить простые и эффективные схемы обработки информации, которые легко масштабировать и отлаживать.

Самая полезная короткая формула

Логический ноль и логическая единица — это два базовых состояния цифрового сигнала, через которые микроконтроллер читает и формирует информацию.

Вывод

Логический ноль и логическая единица — это основа всей цифровой электроники. Через них микроконтроллер понимает состояние входов, формирует сигналы на выходах, управляет устройствами и обменивается данными с другими узлами. Эти состояния связаны с уровнями напряжения, но не сводятся к одной универсальной цифре: важно то, как конкретная схема интерпретирует сигнал. Понимание пороговых уровней, помехоустойчивости, согласования и активных состояний позволяет создавать надёжные и совместимые устройства.

Главный вывод: логический 0 и логическая 1 — это язык, на котором цифровая электроника описывает мир и принимает решения. И как только это становится понятно, гораздо легче разбираться в GPIO, кнопках, датчиках, интерфейсах и всей логике работы микроконтроллеров.
