Что такое цифровой вход и цифровой выход у микроконтроллера

Когда человек начинает разбираться в микроконтроллерах, почти сразу появляются два базовых понятия: цифровой вход и цифровой выход. На первый взгляд они звучат очень просто, но именно на них держится огромная часть всей embedded-логики. Кнопка, тумблер, датчик, светодиод, реле, зуммер, сигнал на другой модуль — всё это в самых базовых сценариях обычно сводится к тому, что микроконтроллер либо читает состояние линии, либо задаёт состояние линии.

Именно здесь программирование устройства начинает превращаться в управление реальным железом. Пока код живёт сам по себе, всё выглядит абстрактно. Но как только одна ножка микроконтроллера начинает замечать нажатие кнопки, а другая — включать светодиод, становится ясно, как цифровая логика соединяется с физическим миром. Для новичка путаница обычно начинается с двух вопросов: чем цифровой вход отличается от обычного «входа вообще», и почему цифровой сигнал — это не просто «есть напряжение или нет», а вполне конкретная логика работы устройства. На практике всё это несложно, если смотреть на тему не академически, а через реальные примеры. В этой статье разберём простыми словами, что такое цифровой вход и цифровой выход, как они работают, где используются и почему без понимания этих двух вещей невозможно нормально двигаться дальше в микроконтроллерах и embedded.

Самая короткая суть

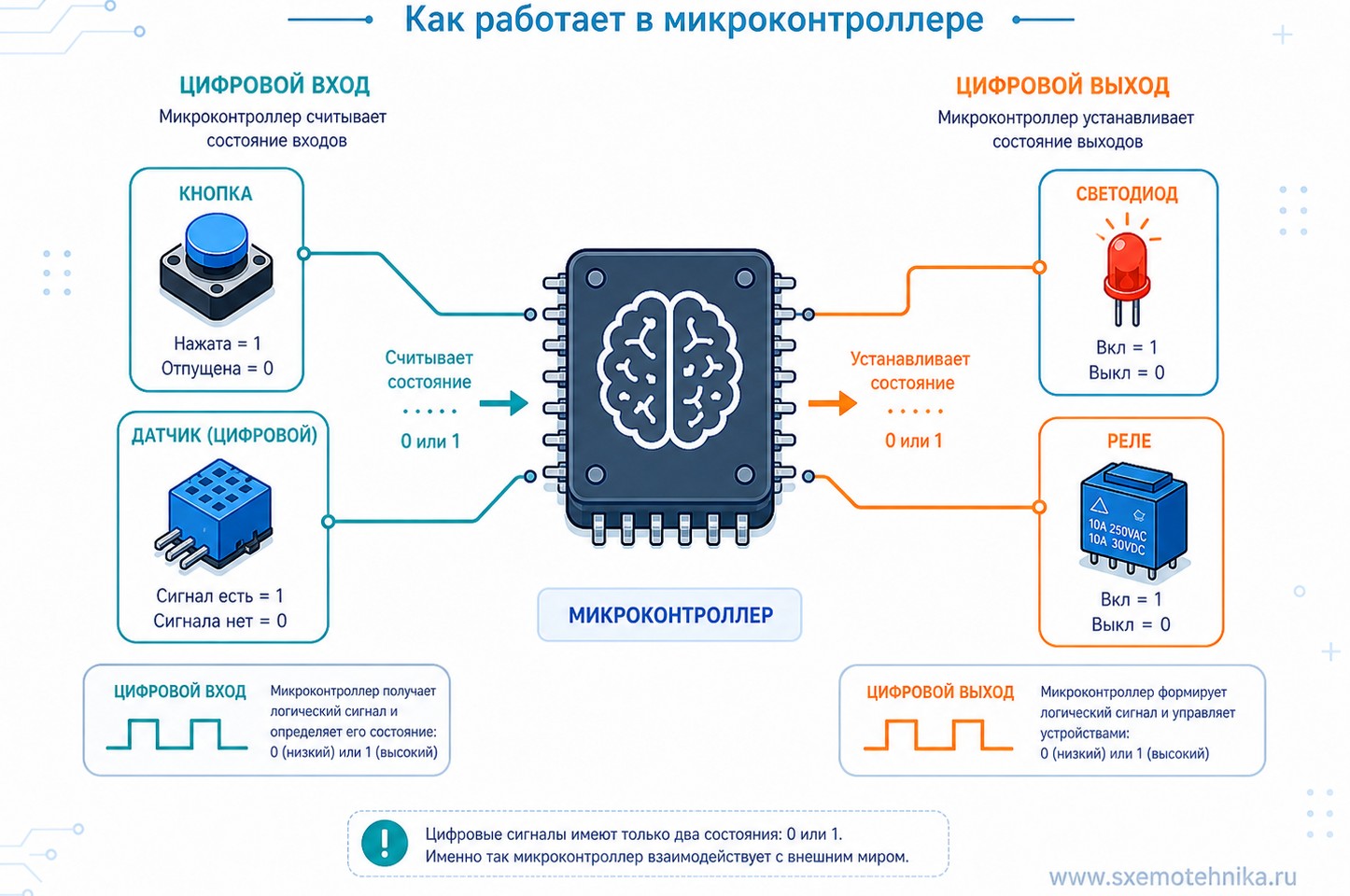

Цифровой вход — это когда микроконтроллер считывает, в каком состоянии находится линия. Цифровой выход — это когда микроконтроллер сам устанавливает, в каком состоянии будет линия. То есть вход = читаем, выход = управляем. А слово цифровой означает, что речь идёт не о плавном изменении сигнала, а о двух основных логических состояниях: 0 и 1. Именно эти два состояния составляют основу огромного числа простых электронных взаимодействий.

Что значит «цифровой»

Это очень важный момент. Когда говорят, что сигнал цифровой, обычно имеют в виду, что он воспринимается не как плавная величина, а как одно из дискретных состояний. В самых базовых случаях это логический ноль и логическая единица. Микроконтроллер не пытается понять «насколько сильно нажата кнопка» или «на сколько процентов присутствует сигнал». Он просто видит: одно состояние или другое. Например: кнопка нажата — 1, кнопка не нажата — 0. Или: светодиод включён — 1, светодиод выключен — 0. Именно в этом смысл цифровой логики: она работает не с плавным спектром, а с чёткими переключениями между состояниями.

Что такое цифровой вход

Цифровой вход — это вывод микроконтроллера, настроенный так, чтобы считывать состояние внешнего сигнала. Микроконтроллер в этом режиме не «толкает» линию наружу, а просто смотрит: сейчас на выводе логический 0 или логическая 1. Через цифровой вход обычно читают кнопки, тумблеры, датчики с цифровым выходом, сигналы от других микросхем, линии состояния, простые логические события. Например, если к входу подключена кнопка, программа может постоянно проверять: нажата она сейчас или нет, было ли изменение состояния, нужно ли на это реагировать. То есть цифровой вход — это способ дать микроконтроллеру «чувствовать» внешний мир в форме простых логических событий.

Что такое цифровой выход

Цифровой выход — это вывод микроконтроллера, настроенный так, чтобы задавать внешней линии одно из двух состояний. В этом режиме уже микроконтроллер решает: будет сейчас 0 или будет 1. Через цифровой выход обычно управляют светодиодами, зуммерами, логическими входами других микросхем, входами enable, реле-модулями через правильную обвязку, транзисторными ключами, простыми исполнительными сигналами. Например, если к выходу подключён светодиод через резистор, то программа может установить высокий уровень — светодиод загорится, или установить низкий уровень — светодиод погаснет. То есть цифровой выход — это базовый способ заставить внешний мир реагировать на код.

Как это выглядит на простом примере

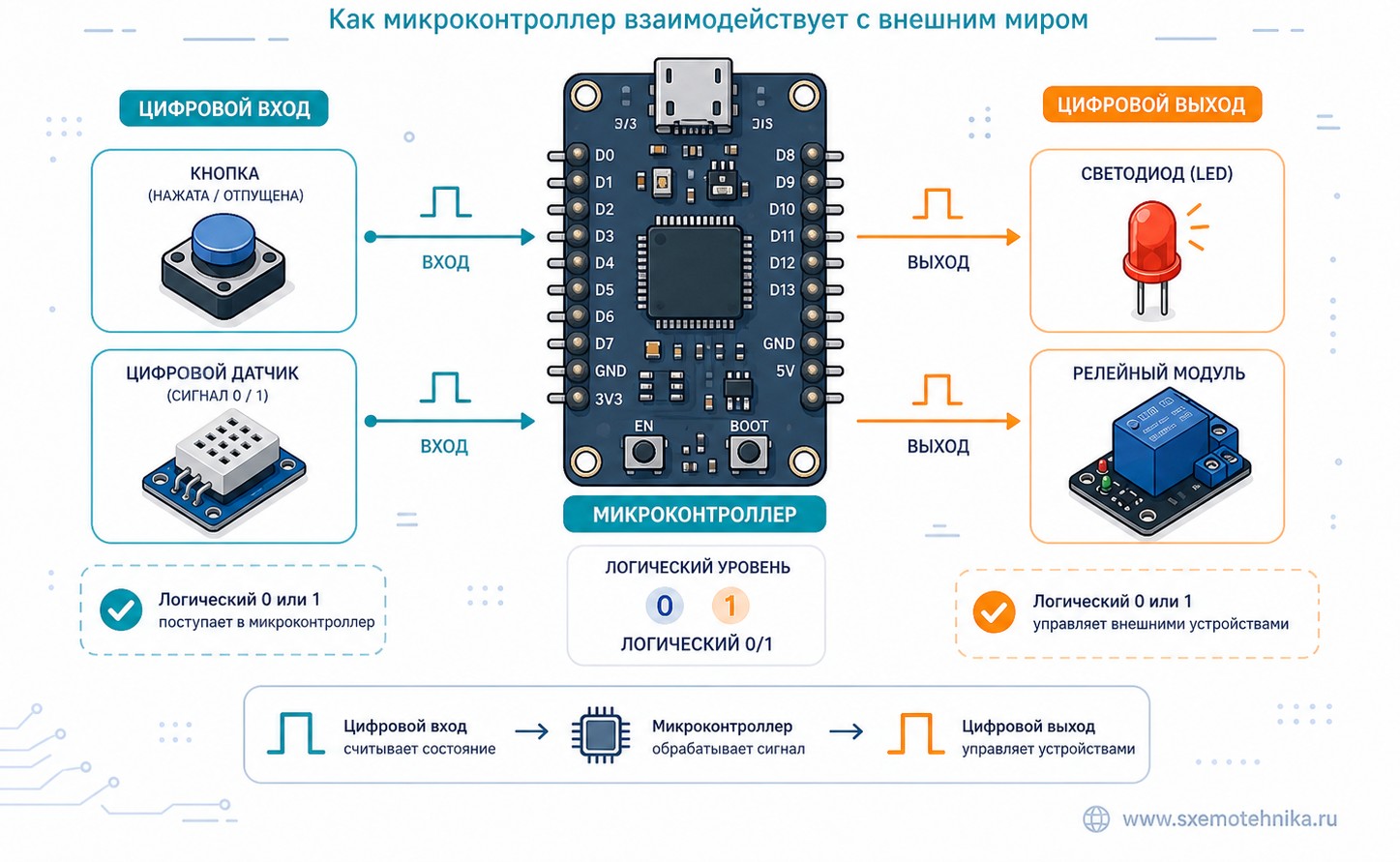

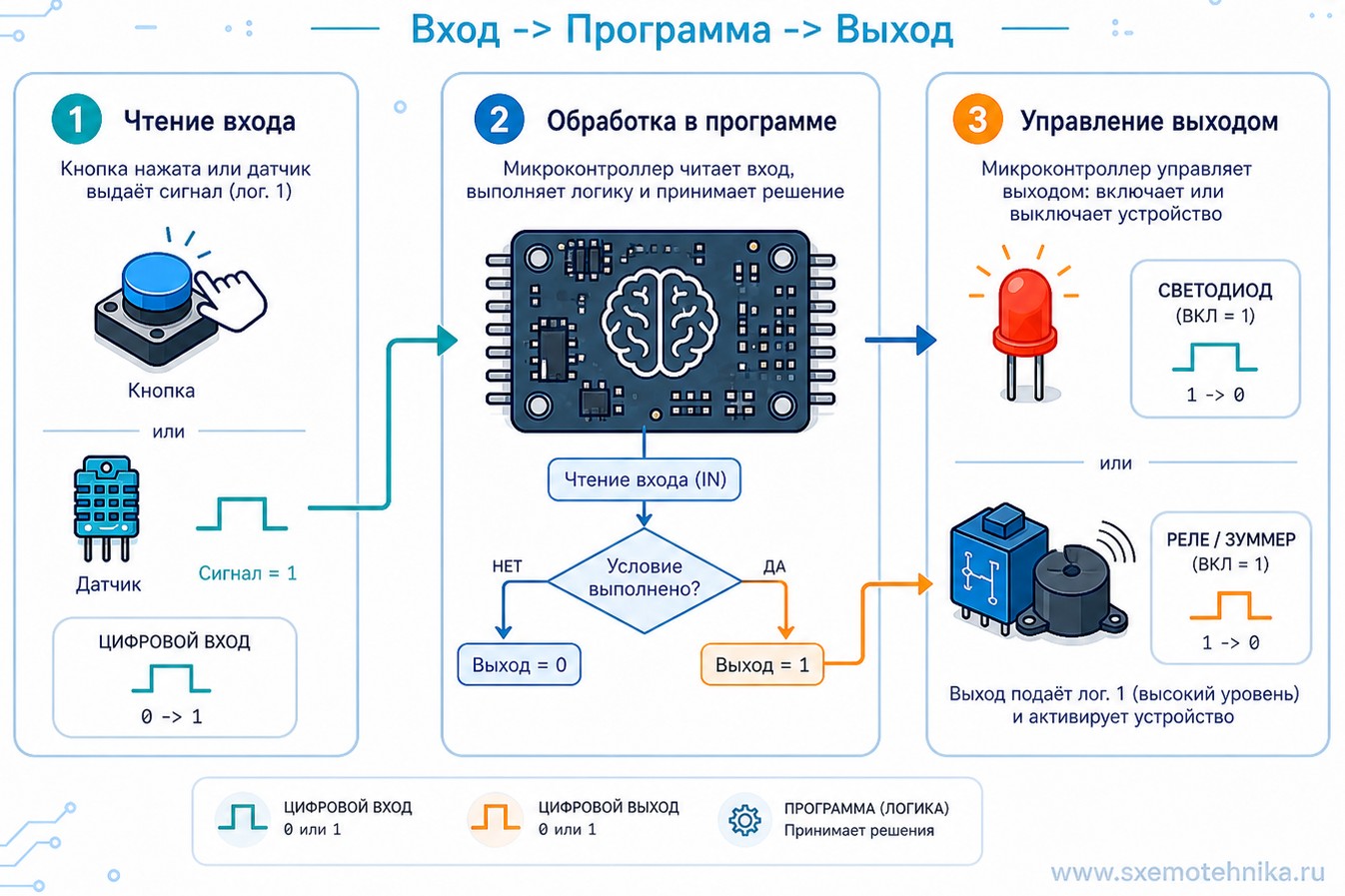

Представим самую классическую схему: кнопка подключена к одному пину, светодиод подключён к другому. Тогда микроконтроллер может работать так: читает цифровой вход, проверяет, нажата ли кнопка, если нажата — включает цифровой выход, светодиод загорается. Это и есть простейшая логика embedded: вход даёт информацию, программа принимает решение, выход выполняет действие. Такой сценарий кажется очень простым, но именно на нём строится огромное число более сложных систем.

Чем цифровой вход отличается от аналогового

Цифровой вход работает с двумя логическими состояниями: 0 и 1. Аналоговый вход позволяет измерять уровень сигнала более плавно, то есть не просто «есть/нет», а, например, «больше или меньше», «1200 единиц, 2500 единиц и так далее», «определённое напряжение в диапазоне». Если очень упростить: цифровой вход отвечает на вопрос «да или нет?», а аналоговый вход отвечает на вопрос «сколько именно?». Например, кнопка — типичный цифровой вход, а потенциометр — типичный аналоговый вход.

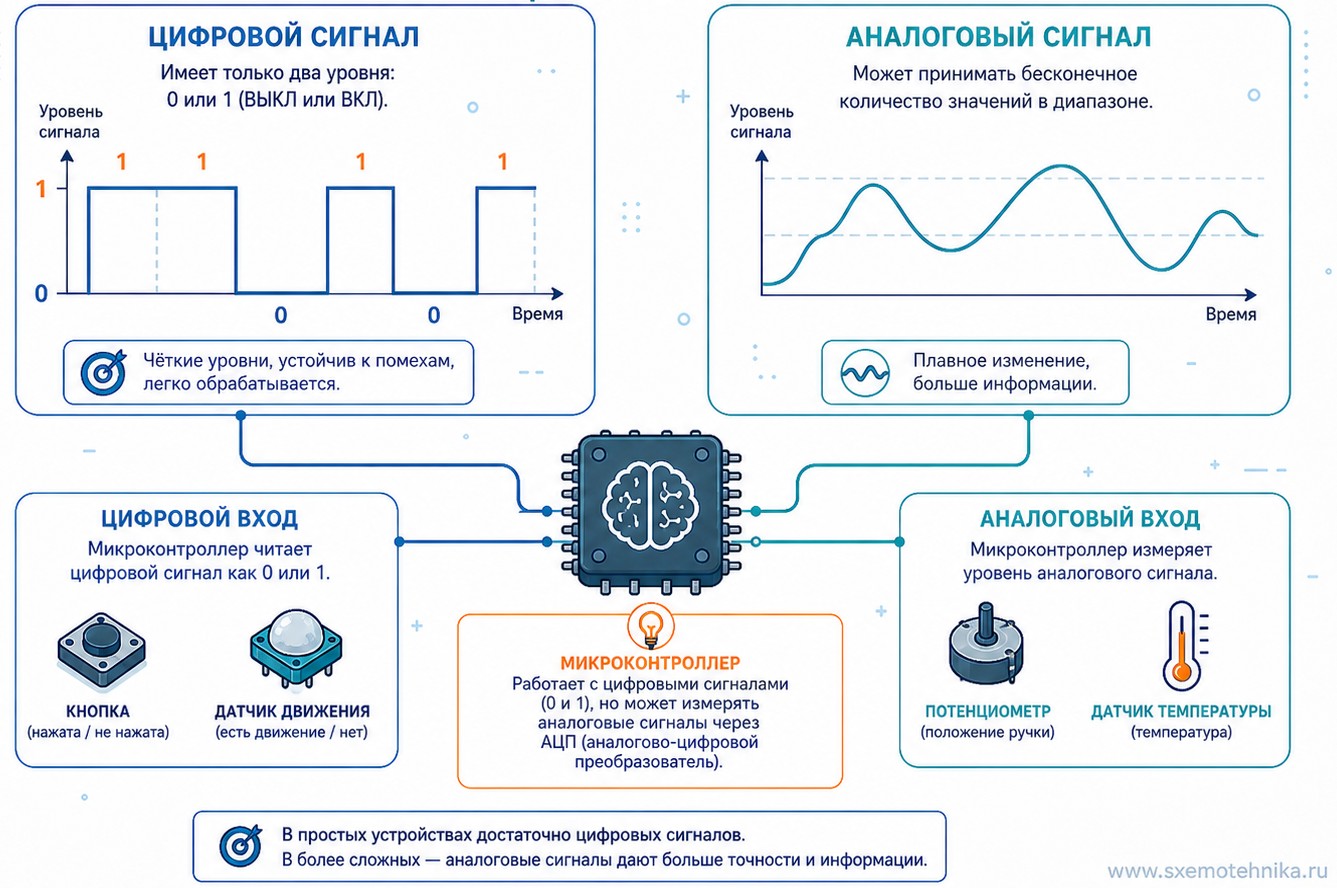

Сравнение цифрового и аналогового сигнала

Почему цифровой вход не должен «висеть в воздухе»

Это один из самых важных практических моментов. Если вход не связан ни с понятным нулём, ни с понятной единицей, то он может начать считывать случайные состояния из-за помех и нестабильности. Тогда микроконтроллер будет видеть на входе хаотическую картину: то 0, то 1, то быстрые переключения без реального события. Именно поэтому цифровой вход должен иметь определённое состояние по умолчанию. Для этого используют внутреннюю подтяжку, внешнюю подтяжку или правильную схему подключения кнопки или датчика. Вход должен быть не просто «подключён как-нибудь», а логически определён.

Что значит «читать состояние входа» и «установить состояние выхода»

С точки зрения программы, «читать состояние входа» означает буквально спросить у микроконтроллера: какой сейчас уровень на этом выводе? Ответ обычно очень простой: 0 или 1. Дальше код уже строит свою логику: если вход равен 1 — делаем одно, если 0 — делаем другое. «Установить состояние выхода» — это задать выводу логический ноль или логическую единицу. После этого внешний мир реагирует так, как позволяет схема: загорелся светодиод, включился вход модуля, пришёл сигнал на транзистор, сработало разрешение работы другого узла.

Почему цифровой выход — это не силовой источник

Это критически важная мысль. Новички иногда думают, что если пин может что-то «включать», значит к нему можно напрямую подключать почти любую нагрузку. Но цифровой выход микроконтроллера — это прежде всего логический выход, а не мощный источник питания. Напрямую к цифровому выходу обычно нельзя подключать моторы, мощные реле, лампы, вентиляторы, ленты, серьёзные силовые нагрузки. Цифровой выход подходит для логических сигналов, малых токов (обычно до 20 мА), управления драйвером, подачи команды на транзистор, прямой работы только с очень лёгкой нагрузкой в допустимых рамках.

Где в жизни встречаются цифровые входы и выходы

Цифровые входы — кнопка включения, тумблер режима, геркон двери, сигнал с PIR-датчика движения, цифровой датчик сработки, концевик механизма, вход состояния от другого контроллера, сигнал наличия питания или события. Цифровые выходы — включить светодиод, подать сигнал на реле-модуль, включить зуммер, активировать транзисторный ключ, выдать сигнал на enable другого модуля, сообщить другому чипу логическое состояние, сделать простую индикацию или команду.

Как связаны цифровой вход, цифровой выход и GPIO

Очень просто: цифровой вход и цифровой выход — это режимы работы GPIO-пина. GPIO — это универсальный вывод, а цифровой вход и цифровой выход — два базовых сценария, в которых этот вывод может использоваться. Можно сказать так: GPIO — это инструмент, цифровой вход — режим чтения, цифровой выход — режим управления.

Самая полезная короткая формула

Цифровой вход позволяет микроконтроллеру читать логическое состояние линии, а цифровой выход — задавать это состояние линии самому. Этой формулы уже достаточно, чтобы не путаться в сути.

Вывод

Цифровой вход и цифровой выход — это два базовых способа связи микроконтроллера с внешним миром. Через цифровой вход устройство узнаёт, что произошло снаружи: нажали кнопку, сработал датчик, изменилось состояние линии. Через цифровой выход оно само влияет на внешний мир: включает светодиод, подаёт команду, запускает реле или управляет другим узлом через логический сигнал. Если коротко: цифровой вход нужен, чтобы читать событие, а цифровой выход — чтобы выдать действие. Именно с этой простой логики начинается почти вся практическая работа с микроконтроллерами и embedded-системами.
